Als Lieferant von GFK-Horizontaltanks erhalte ich häufig Anfragen von Kunden, wie das Volumen dieser Tanks gemessen werden kann. Eine genaue Volumenmessung ist für verschiedene Anwendungen wie die Lagerung von Chemikalien, die Wasseraufbereitung und die industrielle Verarbeitung von entscheidender Bedeutung. In diesem Blogbeitrag werde ich mehrere gängige Messmethoden für das Volumen von FRP-Horizontaltanks vorstellen.
1. Geometrische Berechnungsmethode
Die geometrische Berechnungsmethode ist die grundlegendste und am häufigsten verwendete Methode zur Messung des Volumens von FRP-Horizontaltanks. Diese Methode hängt von der Form und den Abmessungen des Tanks ab. Die meisten horizontalen FRP-Tanks haben eine zylindrische Form und das Volumen eines Zylinders kann mit der Formel berechnet werden:
[V = \pi r^{2}L]
Dabei ist (V) das Volumen, (r) der Radius des Zylinders und (L) die Länge des Zylinders.
Wenn wir beispielsweise einen FRP-Horizontaltank mit einem Radius von 2 Metern und einer Länge von 10 Metern haben, kann das Volumen wie folgt berechnet werden:
[V=\pi\times(2)^{2}\times10]
[V = 40\pi\ungefähr125,66\space m^{3}]
In realen Szenarien können FRP-Horizontaltanks jedoch einige zusätzliche Merkmale aufweisen, wie z. B. Klöpperböden. Das Volumen der Klöpperböden muss separat berechnet und dann zum Volumen des zylindrischen Teils addiert werden.
Das Volumen eines standardmäßigen elliptischen Klöpperbodens kann mit der Formel angenähert werden:
[V_{end}=\frac{4}{3}\pi r^{2}h]
Dabei ist (r) der Radius des gewölbten Endes (der normalerweise mit dem Radius des zylindrischen Teils übereinstimmt) und (h) die Höhe des gewölbten Endes.
Nachdem wir das Volumen des zylindrischen Teils und der gewölbten Enden berechnet haben, können wir diese addieren, um das Gesamtvolumen des FRP-Horizontaltanks zu erhalten.
2. Wasserfüllmethode
Die Wasserfüllmethode ist eine praktische und relativ genaue Methode zur Messung des Volumens von FRP-Horizontaltanks. Bei dieser Methode wird der Tank mit Wasser gefüllt und die verbrauchte Wassermenge gemessen.
Zunächst müssen wir sicherstellen, dass der Tank sauber und trocken ist, bevor wir mit dem Füllvorgang beginnen. Anschließend verwenden wir eine geeichte Wasserquelle, etwa einen Wasserzähler oder einen geeichten Behälter, um den Tank mit Wasser zu füllen. Während das Wasser den Tank füllt, erfassen wir die hinzugefügte Wassermenge, bis der Tank voll ist.
Der Vorteil der Wasserbefüllungsmethode ist ihre hohe Genauigkeit, da sie direkt das tatsächliche Volumen misst, das der Tank fassen kann. Allerdings weist diese Methode einige Einschränkungen auf. Es ist zeitaufwändig und erfordert eine große Menge Wasser. Bei Tanks, in denen Chemikalien oder andere nicht wasserhaltige Substanzen gelagert werden, kann das Befüllen des Tanks mit Wasser außerdem zu Verunreinigungen oder anderen Problemen führen.
3. Ultraschall-Messmethode
Die Ultraschallmessmethode ist eine nichtinvasive und effiziente Methode zur Messung des Volumens von FRP-Horizontaltanks. Bei dieser Methode wird mithilfe von Ultraschallwellen der Flüssigkeitsstand im Tank gemessen und anschließend das Volumen anhand der Form und Abmessungen des Tanks berechnet.
An der Oberseite des Tanks ist ein Ultraschallsensor installiert, der Ultraschallwellen in Richtung der Flüssigkeitsoberfläche aussendet. Die Wellen werden von der Flüssigkeitsoberfläche zurückreflektiert und der Sensor misst die Zeit, die die Wellen für den Hin- und Rückweg benötigen. Anhand der Schallgeschwindigkeit in der Luft und der gemessenen Zeit kann der Abstand zwischen Sensor und Flüssigkeitsoberfläche berechnet werden.
Sobald der Flüssigkeitsstand bekannt ist, können wir die geometrische Beziehung zwischen dem Flüssigkeitsstand und der Form des Tanks nutzen, um das Volumen der Flüssigkeit im Tank zu berechnen. Beispielsweise können wir für einen zylindrischen FRP-Horizontaltank die folgenden Schritte verwenden, um das Flüssigkeitsvolumen zu berechnen:
- Bestimmen Sie die Querschnittsfläche der Flüssigkeit im Zylinder anhand des Flüssigkeitsstands und des Zylinderradius.
- Multiplizieren Sie die Querschnittsfläche mit der Länge des Zylinders, um das Volumen der Flüssigkeit zu erhalten.
Das Ultraschallmessverfahren eignet sich zur kontinuierlichen Überwachung des Flüssigkeitsvolumens im Tank. Es wird auch häufig in Situationen eingesetzt, in denen der direkte Zugang zum Tankinneren schwierig oder gefährlich ist.
4. Lasermessmethode
Ähnlich wie die Ultraschallmessmethode ist die Lasermessmethode eine berührungslose Methode zur Messung des Flüssigkeitsstands im FRP-Horizontaltank. An der Oberseite des Tanks ist ein Lasersensor installiert, der einen Laserstrahl in Richtung der Flüssigkeitsoberfläche sendet. Der Laserstrahl wird von der Flüssigkeitsoberfläche zurückreflektiert und der Sensor misst die Zeit, die der Laserstrahl für die Hin- und Rückbewegung benötigt.
Der Vorteil des Lasermessverfahrens liegt in seiner hohen Präzision. Lasersensoren können den Flüssigkeitsstand auch in rauen Umgebungen mit hoher Genauigkeit messen. Allerdings sind die Kosten für Lasersensoren relativ hoch, was ihren breiten Einsatz einschränken könnte.
Anwendungen der genauen Volumenmessung
Eine genaue Volumenmessung von FRP-Horizontaltanks ist für viele Anwendungen unerlässlich. Bei der Lagerung von Chemikalien hilft die Kenntnis des genauen Tankvolumens bei der ordnungsgemäßen Bestandsverwaltung und stellt sicher, dass der Tank nicht überfüllt wird, was zu Sicherheitsrisiken führen kann. FürFRP-ChemieverarbeitungstankEine genaue Volumenmessung ist für präzise chemische Reaktionen und Prozesskontrolle von entscheidender Bedeutung.

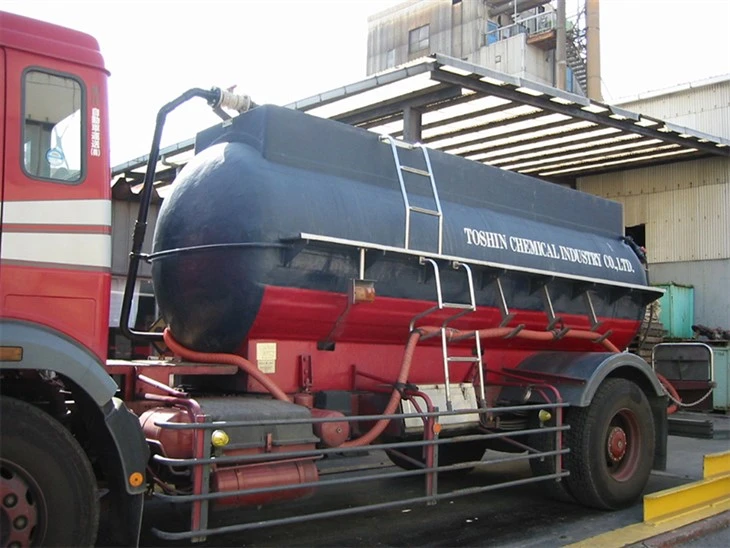

In der TransportbrancheGFK-Transporttankmüssen genau gemessen werden, um die Einhaltung der Transportvorschriften sicherzustellen und die Nutzung des Transportraums zu optimieren.
Abschluss
Als Lieferant vonHorizontaler FRP-TankIch verstehe, wie wichtig eine genaue Volumenmessung für unsere Kunden ist. Verschiedene Messmethoden haben ihre eigenen Vorteile und Einschränkungen, und die Wahl der Methode hängt von verschiedenen Faktoren ab, wie beispielsweise den Genauigkeitsanforderungen, der Art der gelagerten Substanz und den Kosten.
Wenn Sie an unseren GFK-Horizontaltanks interessiert sind oder weitere Informationen zur Volumenmessung benötigen, können Sie sich gerne für die Beschaffung und weitere Gespräche an uns wenden. Wir sind bestrebt, qualitativ hochwertige Produkte und professionelle Dienstleistungen anzubieten, um Ihre Bedürfnisse zu erfüllen.
Referenzen
- Smith, J. „Engineering Handbook of Fluid Storage Tanks“. Verlag: ABC Publishing, 2018.
- Johnson, M. „Zerstörungsfreie Prüftechniken für Industrietanks“. Journal of Industrial Engineering, Bd. 35, S. 45 - 60, 2020.
